微机控制材料扭转试验机
TD-2000Nm

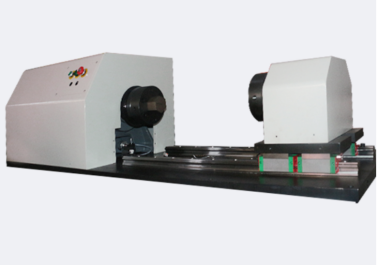

(参考图片)
1、 扭转试验机简介
腾达仪器微机控制扭转试验机具有先进控制技术、精美的外观设计,高效率的传动系统、高性能电机、高精度驱动器及精密导轨构成高性能主机。本试验机无污染、噪音低,效率高,具有较宽的调速范围。主要用于五金件扭转、零部件、合页、把手、原材料、半成品零部件、成品,零部件的检测。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。该试验机配有专用软件可实现自动求取峰值(Fmax)、屈服强度(Fe)、扭转角度(°)等数据和指标,计算机控制系统对试验过程的控制和数据处理符合相应国家标准的要求、试验报告多样化如曲线图、EXECEL、文本文件等方式。
该机广泛应用于建筑建材、航空航天、工具、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
执行标准:
执行标准:GB/T 10128 《金属材料室温扭转试验方法》
JJG 269《扭转试验机检定规程》,JBT9370《扭转试验机技术条件》
2、 产品构成系统:
1 试验主机:采用卧式结构,高精度光轴导轨+滑块,刚性好,精度高。
2 传动系统:由高性能电机及其配套驱动器、高效率减速系统等组成。
3 测力系统:由高精度扭矩传感器、美国AD芯片等组成。
4 控制系统:试验力测量控制系统由高精度扭矩传感器、测量放大器、A/D转换、稳压电源等组成,通过各种信号处理,实现计算机显示、控制及数据处理等功能。
5 安全保护装置:满量程过载保护、过流保护、过压保护等。
3、 技术参数:
1. 样式: 卧式
2. 最大试验力: 2000NM
3. 试验机级别: 0.5级
4. 试验力分辨率: 0.1Nm
5. 试验力示值相对误差: ±0.5%
6. 试验力示值重复性误差: <0.5%
7. 加扭矩方向: 正反两方向
8. 转角测量范围: 0-3600000°(无限制)
9. 角度分辨率: 0.01°
10. 转角示值相对误差: <±0.5%
11. 转角示值重复性误差: < 0.5%
12. 试验行程: 500mm
13. 扭转速度控制范围: 0.1°/min~720°/min 无极调速
14. 保护功能: 试验机有过载保护功能
4、 配置清单:
1. 扭转卧式主机一台;
2. 伺服电机一台;
3. 试验机手控盒一套;
4. 高精度重型直线导轨一套;
5. 高精密减速系统一套;
6. 高精度双向扭矩传感器一只;
7. 基于Windows操作系统的计算机控制软件一套;
8. 联想品牌商务计算机一台;
9. 联想品牌液晶显示器一台;
10. 惠普品牌喷墨打印机一台;
11. 法兰盘一套(适用于直径300mm以下);
12. 说明书、合格证、装箱单各一份。

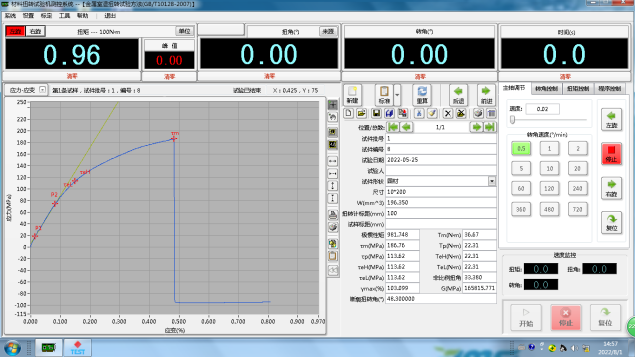

软件操作界面参考图
5、 软件简介:
1.界面简洁,结构紧凑:界面模块化设计,易于操作使用。
2.功能丰富,操作简单:试验过程及结果处理符合试验标准,用户只需对试验标准略有了解即可熟练使用。人性化的提示和帮助系统使用户快速熟悉本软件系统
3.可扩展性强:用户自主编辑试验方案的功能,可实现复杂的试验过程。
4.数据库:数据保存到数据库,可随时调出查看,再现试验曲线和结果。
支持模糊查询,方便快捷。
5.过载保护:传感器过载后自动停机,可在一定程度上保护传感器,延长使用寿命。
6.随时升级:标准更新后,提供软件升级包,用户自己就可升级软件。
7.运行环境:于普通电脑上即可正常运行,对电脑硬件配置没有特殊要求;可运行于Windows操作系统,须安装Microsoft Office。
扭矩控制转角控制界面参考图
6、 软件功能介绍:
(1) 本软件由动态通迅,速度控制,参数输入,数据处理,结果观察,记录查询,图表显示,图表打印,数据保存等功能模块组成。
(2) 试验方式多样化,可以设置材料的扭矩,检测材料的扭转角度;也可以设置材料的扭角,检测扭矩整个试验过程自动化。
(3)可以检测试件的扭矩、最大扭矩、屈服点扭矩、上下屈服点扭矩、抗扭强度剪切弹性模量等。扭矩和扭转角自动跟踪测量,并显示试验曲线、扭矩值、扭转角、扭转速度。 试验结束后,自动进行试验数据处理,能自动求取材料的屈服点、抗扭强度等性能参数。能根据用户要求可随意编制报告格式并可输出打印试验报告。
单位可自主选择
7、 具体功能:
l 自动显示:在试验过程中,实时显示试验力、峰值、试验状态;
l 自动对应:在实验过程中角度、扭矩自动对应;
l 自动运行:输入试验参数,可自动完成试验过程;
l 自动计算:试验完成后,扭矩、抗扭强度等可自动计算结果;
l 自动存储:实验数据、曲线自动存储到电脑中;
l 方便查询:点击查询按钮,可查询做过的多组实验数据;
l 打印结果:试验结果可通过打印机打印出来;
l 操作方便:汉字菜单式操作,直观明了;
l 功能齐全:能够进行不同材料、零部件试验;
l 动态曲线:试验过程中能够显示出动态曲线图;
l 破断判断: 试样破损后,机器自动停止;
l 保护功能: 过载保护功能外,还有过流、过压能保护功能。
l 条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行
l 自动变速:试验过程中扭转速度可按预先设定的程序自动变化
l 过程实现:试验过程、测量、显示和分析等均由微机完成;
l 批量试验:对相同参数的试样,一次设定后可顺次完成;
l 曲线遍历:试验完成后,可对曲线进行再分析;
l 曲线选择:可选择扭矩-时间,扭角-时间,扭矩-扭角等曲线进行显示和印;
l 试验报告:形成报表,并可打印及储存;
试验曲线参考图
8、 试验机的工作环境条件:
l 在室温10℃~35℃范围内,相对湿度不大于80%;
l 在稳固的基础或工作台上正确水平安装;
l 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中;
l 电源电压的波动范围不应超出额定电压的±10%。
