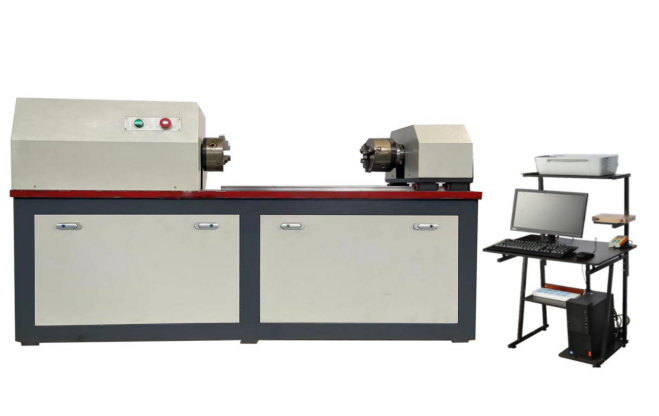

金属材料扭转试验机本系列试验机符合GB/T10128-2007,主要适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。该机由交流伺服控制电机输出加载、高精度扭矩传感器检测扭矩、光电编码器检测转角、计算机显示检测结果,高刚性高精度高负荷直线导轨等部件组成。

一、产品结构:
1、主机:采用卧式结构,主体结构采用整体加厚钢板结构,以保证整机的刚性;夹具采用优质碳素钢45淬火(HR50-60)方式,寿命长;试样的安装拆卸方便、快捷。

2、驱动系统:全数字控制系统驱动;速度调节可调,加载均匀、稳定。
3、传动系统:采用精密减速器传动,保证传动的均匀、稳定及传动精度。横向空间0 ~ 600mm范围内任意调节。

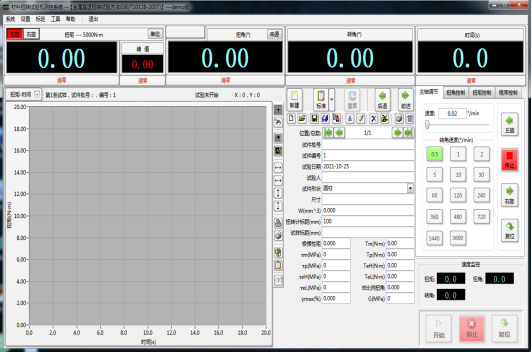

4、测量显示系统:该机采用大屏幕液晶显示系统同步显示试样的扭矩T、扭转角度θ、试验速度。



金属材料扭转试验机

二、产品简介:
1、电子式扭转试验机是由加载系统、传动系统、数据采集、处理、控制、显示系统等组成,适用于对各类扭转弹性元件、构件、螺栓等力学性能的试验。该机采用卧式结构,嵌入式高性能单片机MCU控制器,液晶显示,全中文操作及显示界面,显示信息直观易读,多按键操作,配以中文显示界面,使你的操作更简单,完全根据习惯性的提示界面顺序操作,完成系统参数设置。采用交流伺服电机、精密减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

2、整机利用全数字数据采集处理系统及液晶显示系统,可以对试样的扭转角度进行多点测试。
控制器在试验阶段可以高速采样数据;试验过程中能动态实时显示扭矩扭角、扭矩转角、扭矩-时间、扭角时间、转角-时间等曲线;软件能计算处理标准规定的扭转性能:切变模量、规定非比例扭转强度、上扭转屈服强度、下扭转屈服强度、抗扭强度、最大非比例切应变等;可以正反转,试验结束时,可使用手控盒控制返回试验初始位置。

三、依据标准

仪器的制造和检验标准

JB/T9370-1999《扭转试验机技术条件》

GB2611-92《试验机通用技术要求》

JJG269-81《扭转试验机检定规程》

可以提供的用于材料试验的标准

可以根据《GB10128-88  金属室温扭转试验方法》的标准进行材料的试验,并进行相应的数据处理。

可以符合用户提供的标准及要求。



四、产品参数:
1、扭矩: 2000N.m

2、扭矩范围: 1%-100% N.m ;
3、扭矩示值相对误差: ±1.0% ;
4、级别:1级
5、扭矩分辨力:  1/±400000 ;
6、扭转角测量范围: 0~ 9999°
7、扭角分辨力: 0.01°

8、试验转速:0.5-720°/min
9、扭转角示值相对误差: ±1.0% ;
10、转速示值相对误差:±1.0% ;
11、夹持间距:0~600mm;

12. 两夹头的同轴度(mm):≤Φ0.3
13、电源: AC 220V+10%、50Hz ;
14、主机净尺寸:约1660*440*1200mm

15、主机重量:约700kg

特点:

1.采用高速单片机,作为主控芯片,整机响应迅速,功能全面。

2.采用专用信号放大器,以高精度、高稳定性的电压基准,经过高精度数模转换器,保证仪器具有极高的分辨率和重复性。

3.采用液晶显示屏,作为显示器件,界面及参数均使用汉字提示,显示信息直观全面。

4.具有独特的自动运行模式,可多点测量,有效提升工作效率。

5.整机结构紧凑,线路优化设计,具有较高的抗干扰能力。

功能:

1.主要的试验操作、控制功能均集成在主控面版上,操作方便,显示清晰。

2..数值显示窗口包括:扭矩显示窗口(含峰值显示窗)、转角显示窗口。



六、配置

(一)主体配置

1、扭转试验机主机一台:高强度加厚钢板

2、试验机夹头:法兰夹头(按试样定制)或者三爪夹头

3、高精度直线导轨及滑块1套

4、精密交流伺服电机1套

5、交流伺服电机驱动器控制系统 1套

6、精美钣金包含底座、内置电器部分

7、高精度减速机1套

8、2000Nm高精度双向扭矩传感器

(二)配件清单

1. 电源开关           1

2. 急停开关           1

3. 直线导轨           2

4. 直线轴承           4

5. 钣金外壳           1

6. 防护罩             选配

7. 导线               若干

8. 随机工具           依装箱单

9. 技术资料(使用说明书、合格证、装箱单)各1份



七、质量保证及售后服务

设备质保期为一年,在质保期内,对非人为造成的各类损坏,及时免费更换。质保期外设备在使用过程中发生故障,供货方及时到订货方服务,积极协助订货方完成维修任务.
