产品名称：微电脑控制电工套管压力试验机，JG3050-7K《JG 3050- 1998  建筑用绝缘电工套管及配件》图片七定义)

产品原理及作用：压力试验机用于电工套管、套管配件、多种塑料管、塑料波纹管、玻璃、陶瓷等非金属 材料试样进行受压时的情况，做压力试验，从而了解产品受损情况及评估产品在受压时所能承受的耐压强 度。从而根据产品实际情况及国家标准范围内进行改进、完善产品设计。

参照标准：《JG 3050- 1998  建筑用绝缘电工套管及配件》6.4    套管抗压性能测定。

二、  主要技术指标

1 、最大试验力：

2 、测量精度范围：

3 、示值相对误差：

4 、应力速率范围：

5 、应力速率相对误差：

6 、上下压板间距离：

7 、承压板直径：

8 、丝杆最大行程：

9 、丝杆直径：

10 、最大静转距：

11 、外型尺寸：

12 、净重：       45 ㎏

5000N

20~5000N

≦ ± 1%

30N/s- 100N/s

≦ ±2%

185mm

∮80 mm

50mm

∮32 mm

1.8N•m

224mm×524mm×685mm

三、试验机结构与原理

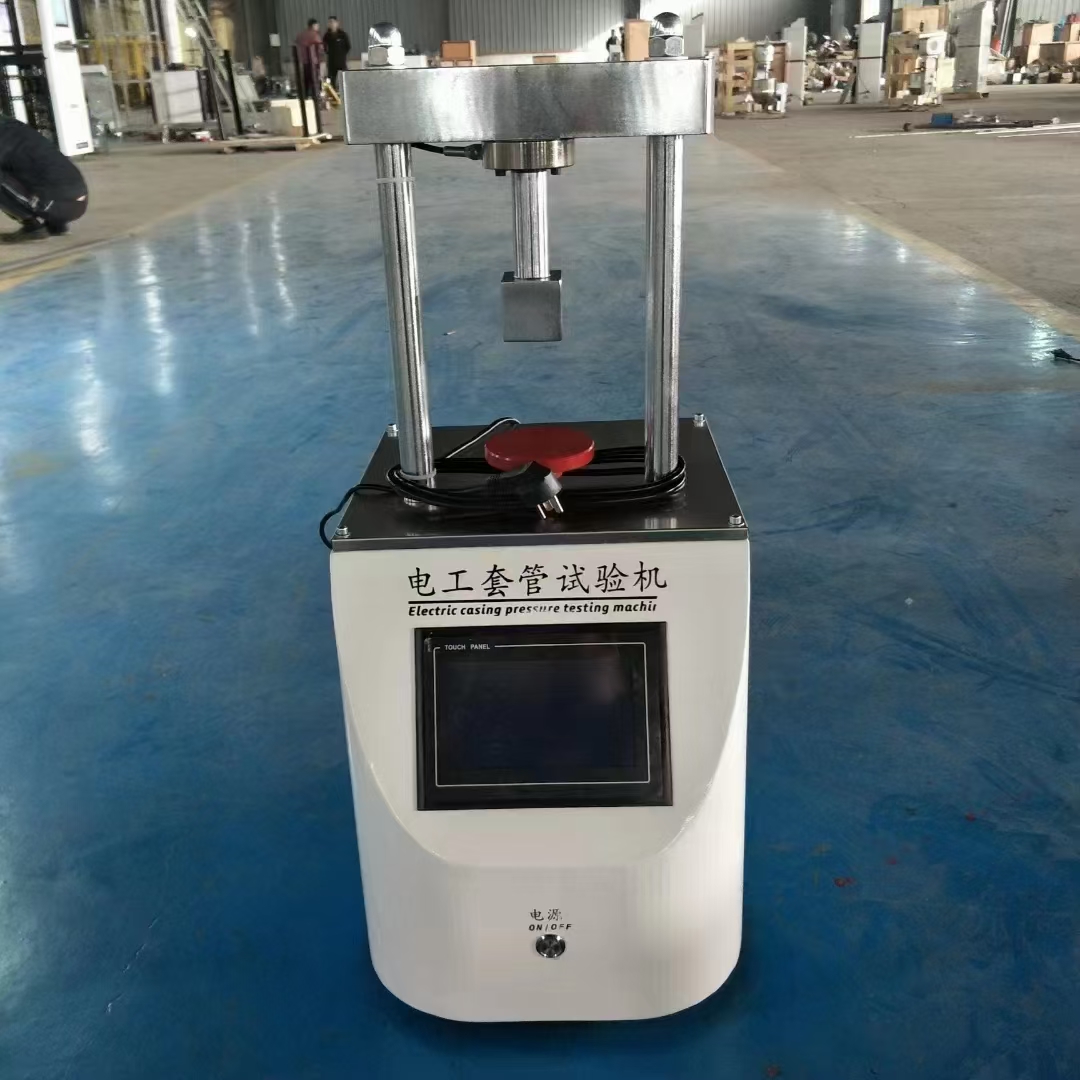

1 、结构：试验机由步进电机、减速器、滚珠丝杆、主机架、传感器及嵌入式平板电脑和控制主板组成。 采用两根立柱将上梁与台面板连在一起，滚珠丝杆机构安放在台面板上，构成试验机的主机架。采用步进 电机加减速机和滚珠丝杆连接，带动滚珠丝杆上下运动，控制工作平稳且噪声低。采用嵌入式平板电脑时， 嵌入式平板电脑箱子安装在立柱的右边。

2 、工作原理：

机械加载原理：嵌入式平板电脑发送控制命令到步进电机驱动器，驱动步进电机转动，步进电机带 动减速器再带动滚珠丝杆上下运动。

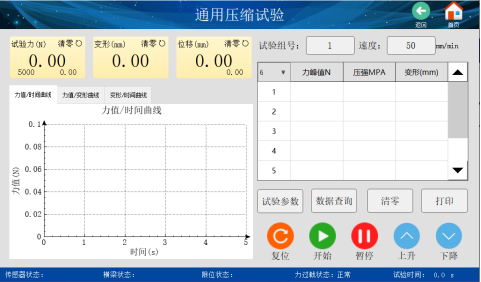

自动加载原理：在主机架的横梁下配置了一只负荷传感器，嵌入式平板电脑通过采样电路获取传 感器的输出信号，变换成力值信息，根据该力值信息反馈给嵌入式平板电脑的控制程序，根据 PID 算法给 出下一步的控制信号来驱动步进电机，从而完成自动加载功能。

四、  试验机的安装：

1 、  试验机应安装在稳固的基础上，环境应清洁干燥，无腐蚀性气体，附近没有强震源，如安放在桌子上， 应保证桌子稳固。

2 、  试验机外壳应保证良好的接地，否则将影响传感器的稳定性，从而影响到压力机的力值精度。  3 、  开压力机的后板，查看内部的电器接头有无松动， 电线连接是否完好，如发现松动应及时解决。 试验机测控软件的安装：对于嵌入式系统，测控软件在出厂时已经安装完毕，因此无需安装。

4 、交流220v 电路中，  误将零线与接地线接错将产生什么后果？ 在接地良好的时候，  不会造成不良后果。 但在接地不良的时候，  会使地线带电，  并且影响用电 。装有漏电保护器的电路，  也会跳闸 。3 插头规格是: 左零线,右火线,上面是大地 。注意：  零线不是接地线。
