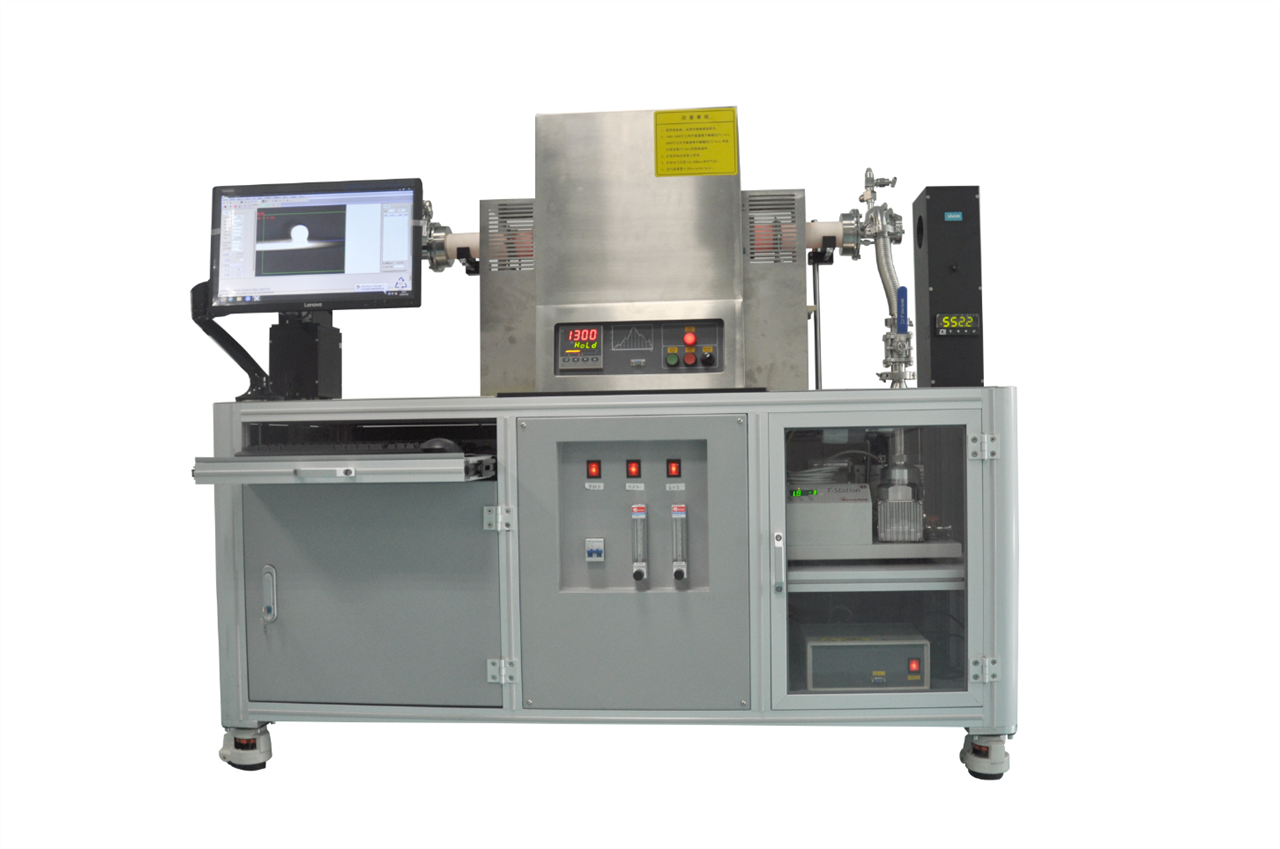

高温高真空接触角测量仪/High temperature vacuum contact angle
一·概述
高温高真空接触角用于高温真空条件下测量材料表面润湿性能的专用设备
应用:
冶金行业(Metallurgy):分析熔液(melt)如钢液、铝液、铜液高温条件下的表面张力值;在基于分析接触角及表面张力的基础上,控制合理润湿范围,查找有效的去除冶炼过程中炉垢的办法
焊接行业(Welding):分析焊料与焊接体的接触角值以及焊料熔液的表面张力,从而有效地提升焊接强度
合金行业(Alloy):分析材料组份的表面张力值,提高合金材料间的互相结合程度
制陶及玻璃行业(Pottery and glass):分析加热过程中的烧结、软化、熔化到液化全过程的轮廓变化进行监测,分析陶瓷或玻璃的表面张力值
瓷釉(Enamel):釉面表面润湿性分析,提升釉面的表面强度
煤炭及电力行业(Coal and electricity):分析煤炭的表面张力值,控制合理的润湿性,有效去除炉垢
其他高温要求的测试(Other):分析熔液的表面张力值以及熔液与固体材料之间的接触角值,分析不同温度或随时间变化的表面张力和接触角值。
二·设备介绍(Equipment introduction)
高温高真空接触角测量仪主要由高温高真空接触角主机、高温高真空炉体、二级真空泵、专用分析软件及水冷系统这五个体系组成。
(一)高温接触角测量仪主机(Host):
(1)主机使用高强度航空铝合金结构搭配模块化设计理念,自主研发的集成芯片电路控制,保证仪器以状态运行;
(2)成像部分使用高性能日本原装进口工业机芯及无失真远心镜头确保的成像效果。
(3)工业级可调LED单波长冷光源系统,成像更清晰
规格:
S 主机外形尺寸:1730mm(长)*500mm(宽)* 710mm(高)
S 工业镜头移动:前后180mm(微调50mm)*左右200mm(微调50mm)
S 工业镜头:0.7X *-4.5X高清远心连续变倍显微镜
S CCD:SONY原装进口高速工业级芯片;25帧/S、60帧/S、300帧/S、1000帧/S(标配25帧/S;可选配)
S 镜头角度可调试:仰视、平视、俯视多视角观察
S 光源:LED可调节工业级冷光源;使用寿命达贰万伍仟小时以上
S 电源及功率:220V / 60HZ
(二)高温高真空炉(High temperature and high vacuum part):
内衬采用高纯度氧化铝多晶纤维,在高温下真空吸附烧结成型并涂有进口氧化锆涂层,能大幅度提高整体保温性能,30段可编程温度控制器,体积小使用功率小,可在真空或其他气氛条件下工作。
规格:
S 炉管尺寸:Φ60×1000mm
S 加热元件:硅钼棒
S 恒温区长度:120mm
S 温度可选:1200℃
S 工作温度: 1100℃
S 真空下温度:1000℃
S 控温方式:智能化30段可编程控制
S 升温速率:≤10℃
S 恒温精度:±1℃
S 工作电源: AC 220V 50/60HZ
S 热电偶:铂铑热电偶温度测量;加热管内置铂铑热电偶测量管内实际温度(可选配美国“钨铼”热电偶)
S 定额功率:2.5KW
高温炉温度可选(℃) | 备注 | |||
规格 | 温度 | 工作温度 | 真空下温度 | 可选进口高温高真空炉 |
1200 | 1200 | 1100 | 1000 | |
1500 | 1500 | 1450 | 1300 | |
1700 | 1700 | 1650 | 1500 | |
1800 | 1800 | 1750 | × |
(三)二级真空泵(Two stage vacuum pump):
采用两级组合真空泵,在高温下达到高真空要求;全部真空泵体采用高纯度不锈钢材料;配置复合真空计;真空系统也可以通保护气体
S 真空系统:常温可达到10-2Pa,真空10-1Pa(可选进口真空泵)
S 真空计量程范围:105pa至10-3pa;
(四)专用分析软件(Software):
(1)国内进的接触角测量分析软件自动椭圆拟合法(一键自动拟合,不存在人工误差)包括:
圆法拟合(Circle method)(适用于低角度接触角测量)
椭圆/斜椭圆拟合法(Ellipse/Oblique ellipse)(适用于高角度接触角拟合)
LY(应用于120°以上高角度接触角测量)
微分椭圆法/微分圆法(Differential circle / Differential ellipse)(应用于不规则液滴形态接触角的拟合)
(2)动态接触角拟合包括:
润湿性能测试(Wettability)(应用于慢性吸收材料、润湿材料的表面吸收或润湿性能测试,批量处理)
视频拟合(Video analysis)(应用于吸收或润湿速度较快的样品的吸收或润湿性能测试,视频动态处理)
(3)动态表面/界面张力测量(Measurement of dynamic surface / interfacial tension)(测量液体整个过程的张力变化趋势,更准确的判定其真实的表面/界面张力)
(4)表面能量计算(Surface energy)(使用国际主流的多种表面能计算方式测量对固体表面能量进行分析)
(5)粘附功(Adhesion work)等多功能测试
规格:
S 接触角测量范围:0-180°
S 接触角测量精度:±0.1°
(五)水冷系统(water-cooling):
水循环冷却系统,保护加热管两侧视窗,保护仪器其它部件防止过热
S 温控范围:5-35℃
S 外形尺寸:460mm(长)*380mm(宽)*590mm(高)
S 水泵流量:15L/min
S 实测制冷量:1520W
S 工作电压:220V/50HZ
四·产品特点(Product features)
S 工业级可调LED冷光源系统(寿命25000H以上),更清晰的成像
S 采用高性能日本原装进口工业机芯,无失真远心镜头,确保的成像效果。
S 采用USB2.0标准接口,数据传输速度快,兼容性高
S 高强度航空铝合金结构,模块化设计理念,可配置各种常用测量附件
S 自主研发的集成芯片电路控制,保证仪器以状态运行
S 多功能的高温加热炉管温度可达1800摄氏度甚至更高,支持多种保护气体的注入
S 进口二级真空泵,真空度可达10-4Pa,抽真空更稳定
S 光学系统顶式法,适合超低角度测量和疏水材料测量
S 多种接触角分析方法,更适合多种材料接触角测量
S 采用国际的计算方法,能够自动识别基准线及轮廓线,无人为误差
S 高速全自动操作测量,且直观读取数据结果
S 表面接触角分析模块,更简捷的操作,更准确的结果
S 视频快速测试数据,可连续性进测试接触角形态变化
S 一键式软件操作: 【按空格键】--打开摄像头; 【按2键】--高精度的进行全自动测量.
五·符合的相关标准(Accord with national standard)
S GB/T 24368-2009(玻璃表面疏水污染物检测)
S SY/T5153-2007(油藏岩石润湿性测定方法)
S ASTM D 724-99(2003)(纸的表面可湿性的试验方法)
S ASTM D5946-2004(塑料薄膜与水接触角度的测量)
S ISO15989(塑料薄膜和薄板电晕处理薄膜的水接触角度的测量)
