腾达试验仪器厂：

　　一、产品简介：

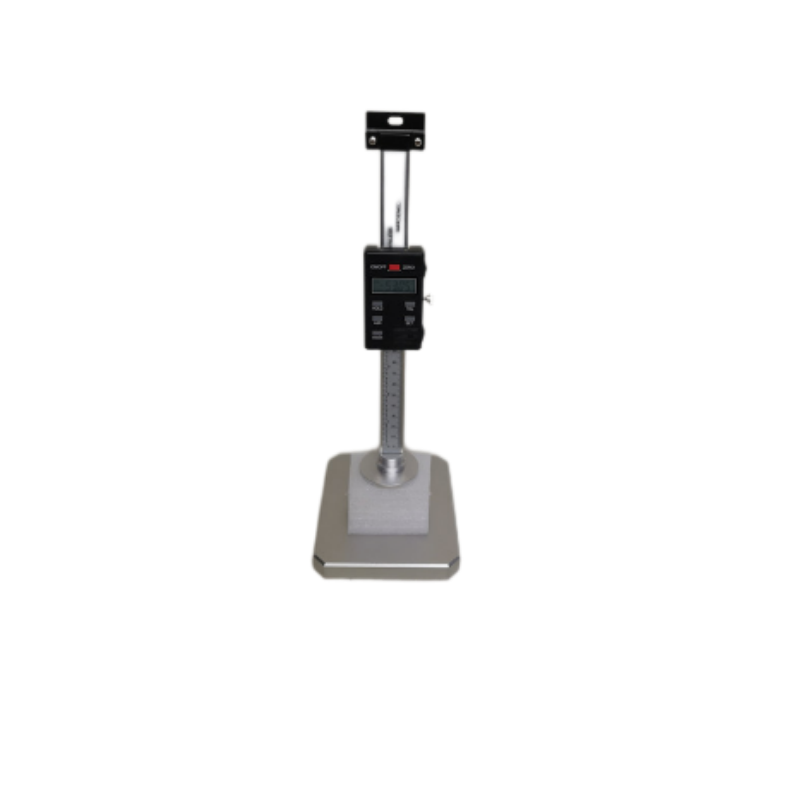

　　岩棉板式测厚仪是**检测仪器，适用于由矿物棉制成的板、带厚度的测量。依据GB/T5480—2008《矿物棉及其制品试验方法》设计制造。具有结构简单、操作方便、测量范围大等特点。

　　二、技术参数：

　　★压板压强：98Pa。

　　★测量厚度：0～160mm。

　　★分度值：0.1mm。

　　★试件尺寸：100×100mm。

　　★外型尺寸：160×110×260mm。

　　★百分表量程：0～10mm。

　　★精度：0.01mm。

　　★钢板尺测量范围：0-150mm。

　　★压板直径：Φ50mm。

　　三、使用方法：

　　先用钢板尺测量被测试样的大体厚度，例如：被测试样大约厚56mm，用钢板尺先将测厚仪的底板和压盘之间的距离测量到50mm，此数值为初始距离，然后将测厚仪的移动横梁拧紧，轻轻抬起测厚仪的压盘，将被测试样放到底板和压盘之间，轻轻放下压盘，使其与试样接触，待百分表读数稳定后读数，**到0.1mm。如读数为6.1mm，则该试样的真实厚度为初始距离50mm实测厚度6.1mm=56.1mm。

　　注：岩棉板式测厚仪用钢板尺和测厚仪确定被测试样的初始厚度时，请取A接近试样的整数值，实测数值应不超过10mm。例如，被测试样大约在20~30mm，初始距离定为20mm，在50~60mm时，初始距离定为50mm，其他同理，初始距离A高为150mm。

　　四、操作步骤：

　　★平稳地抬起防水卷材测厚仪测量压板，将一块已备好的被测小样放在测量压板与支座之间，轻轻地放下测量压板使其与试样接触。待测厚仪指针稳定后记录百分表此时的读数，然后计算此小样的实际厚度。

　　★重复步骤5测量其余三个小样的厚度，并计算4个小样厚度的算术平均值作为该试样的厚度。对于厚度测量需要包括贴面层的试样，应将贴面层向下放置。但若是金属网贴面，则应将金属网去除后再进行测量。

　　**先调整防水卷材测厚仪测量压板的底平面与支座的上平面平行。

　　★准备被测试样小样。

　　根据被测试样的厚度选用相应的基准块进行组合做为测量基准（注：基准块可根据被测试样的高度任意组合）。

　　★将组合好的基准块放在支座上，松开立柱锁紧手柄，上、下调整支架，使百分表下端的测量压板压在基准块上，并使百分表有0.2mm的预紧量，然后锁紧立柱锁紧手柄，并记录此时百分表读数，抬起测量压板，移去基准块。
