　　砌墙砖原位剪切仪是**检测仪器，用于检测建筑砌体抗剪强度的专用仪器。使用前务必仔细阅读说明书。并由**实验人员操作，以避免操作不当引起的伤害。如需了解更多资料请与我公司客服人员联系。

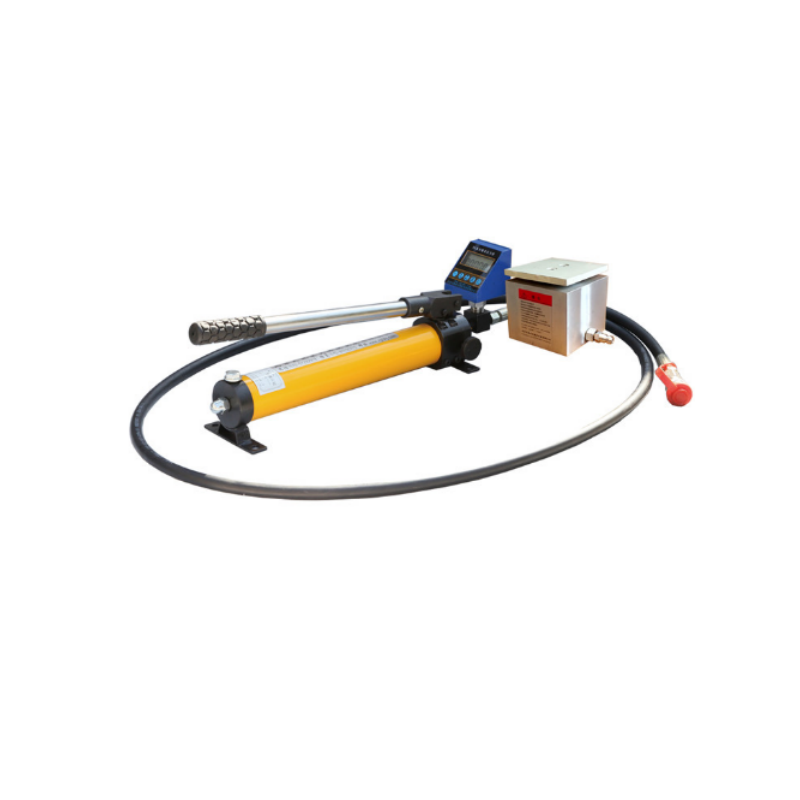

　　砌墙砖原位剪切仪是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体抗剪强度，使砌块上下两个面发生剪切，通过测定砌块发生剪切时的力来计算砌体的抗剪强度，测试结果直观性强，检测部位局部破损。由上海荣计达仪器科技有限公司提供，设备质保期一年，一年内产品如有质量问题，供方负责免费维修。如果因操作不当或者人为损坏，我公司亦应提供维修、更换服务，由此产生的费用我公司会酌情收取。

　　砌墙砖原位剪切仪特点：

　　★该仪器结构新颖，体积小巧，质量轻盈，操作方便。

　　★采用手动泵加荷油缸，操作简单方便，互换性强。

　　★数字显示压力表，可直接读出剪切力。

　　砌墙砖原位剪切仪技术参数：

　　★额定推力（Kn）:150

　　★额定行程（mm）:25

　　★相对测量范围（%）:20-80

　　★示值相对误差（%）:±2

　　★外形尺寸（mm）:115×110×110

　　★质量（Kg）:10

　　砌墙砖原位剪切仪操作方法：

　　★**先将砌块相邻一端的另一砌块掏出，清除四周的灰缝，制备出安放主机的孔洞。其截面尺寸不得小于115mm*110mm，然后掏空并清除砌块另一端的竖缝。

　　★砌块两端的灰缝应清理干净。开凿清理过程中，严谨扰动砌块;如发现砌块有明显缺棱掉角或上下灰缝有明显松动现象时，应舍弃该砌块。被推砌块的承压面应平整，否则应用变砂轮等工具磨平。

　　★将剪切仪主机放入开凿好的孔洞中，使仪器的盖板与砌块的顶面重合，仪器轴线与砌块轴线吻合，若开凿孔洞过长，应在仪器尾部另加垫块。

　　★压动手动泵，使剪切仪对砌块均匀施加水平载荷，直至砌块和砌体之间相对位移，砌块达到破坏状态。加荷的全过程宜为1-3min。

　　★记录砌块破坏时数字压力表的读数。根据此读数可计算出灰缝面的抗剪强度。
