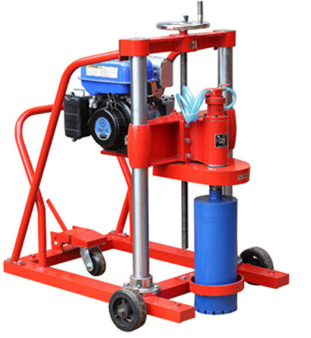

一、概述：采用本田发动机驱动，特别适用于野外取芯试验，改善了野外工作没有电源的局限，采用高速切割技术，与薄壁金刚石钻头配套，混凝土钻孔取芯机广泛用于工程建筑、市政工程、设备安装工程和建筑质量检查工程等领域的钻孔与取芯。在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。

　　二、主要特点：

　　采用双立柱结构、螺栓跟进方式，稳定性好，操作简单省力。配有行走轮，移动方便。采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑、成孔质量好、芯样完整光滑、震动小，对建筑无损害。

　　三、技术参数：

　　★A大钻孔直径：200毫米

　　★A大钻孔深度：700毫米

　　★输出转数：800—1200转/分

　　★功率：5.5马力9.0马力13马力（本田汽油机）

　　★尺寸：1080X780X1300/1400mm

　　★机重：120千克（5.5马力）190千克（9马力）200千克（13马力）

　　四、结构：

　　★变速器

　　钻孔取芯机主要由变速器、进给装置、液压提升系统和行走装置、冷却系统和贮液设备、电气控制设备组成。变速器（见图!）是钻芯机设备中的主要结构，用于改变传动比，实现传递不同的转速和扭矩，适应钻机不同的工作环境和工作要求，保证发动机在A有利的工况范围内工作。选用功率为%67，转速为$&&&8 9 5:;的汽油机为动力。汽油机经过变速器中的皮带轮!、一对滑移齿轮2、*和锥齿轮/、!&减速并改变动力传递方向<实现钻头旋转和变速。通过变速箱上的拨叉!.实现两挡变速。

　　★进给设置

　　操作者通过进给装置（见图!）中的手轮(,转动，经过锥齿轮)、0改变动力传递方向并经过螺旋副的升降作用，实现钻头的进给。设计时考虑了两种方案，A种方案为通过齿轮齿条换向和丝杠传动，实现对钻头向和丝杠传动，实现对钻头种方案为通过齿轮齿条换向和丝杠传动，实现对钻头的进给操作。这种方案成本较低，但装配较复杂。二种方案为通过锥齿轮换向和丝杠传动，实现对钻头的进给操作。这种方案结构简单，装配简单。根据公司的实际情况，采用二种方案实现了钻头的进给操作。

　　由于钻芯机工作环境复杂，对称设计了另一个手轮()和锥齿轮(-传动，手轮(,、()对称安装，便于操作者在复杂的工作环境下操作钻机。液压提升系统和行走装置

　　液压提升系统和行走装置钻孔取芯机在进行钻孔取芯时，振动较大，工作时，必须固定设备；若在工作时产生振动，产生微小位移，**有可能使所取的芯发生倾斜，若严重位移，**可能使钻筒与钻孔壁之间摩擦阻力加大，增大钻芯机的负荷。因此，工作时必须固定钻芯机，确保钻芯机的正常工作。另外，由于钻芯机的工作环境复杂，设计时还必须考虑钻芯机的搬运。应用液压系统，并在机架上安装一对汽车轮子，来实现上述两个要求。当钻芯机工作时，利用液压系统把整台设备（包括汽车轮子）提离地面，然后由支脚支撑，确保机器稳定工作。当机器工作结束，利用液压系统放下设备，汽车轮子接触地面，支脚收起。由于机器自身不具有行走能力，在设备上设置拖挂装置，由机动车牵引行走。冷却系统和贮液设备钻芯机工作时，钻头在高速回转过程中与混凝土研磨产生高温，必须有冷却液冷却。同时研磨产生的混凝土粉末必须及时被冲洗掉，否则粉末堵在钻头切削面上，影响钻进，加快钻头磨损。设计具有一定压力的冷却液对钻头进行冷却和排除混凝土料屑，以保证钻头的正常工作和使用寿命。机架上安装冷却水箱，通过水管与钻套连接，用于冷却钻头，保证机器工作时不会因缺少冷却液而停止工作，并能在供水不便的场合下也能够正常工作。电气控制设备钻孔取芯机设置了手动和自动操作功能，便于在不同工况下选择使用。为保障设备使用安全，设置过载保护功能

　　五、安装步骤：

　　钻头对准孔位后，把三个行走轮搬起，让底座落入地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量**可以竟钻机固定，若打的孔径较大，钻机自身重量不能稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺栓加上压杆（如槽钢等）来固定钻机**，钻机固定要牢靠，不得摇晃，否则钻空作业无法正常进行。

　　1/开孔

　　以上工作做好后，即可开孔作业，装上钻头，启动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提高到出水泵位置，然后手捏气囊把水吸入水泵，水泵上水后把水桶放到地面即可。油门调至A大，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要决：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧毁钻头和水封。

　　2/正常钻入

　　当开孔钻进2—3毫米深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要决是：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水3/终孔

　　到达所需深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。

　　六、注意事项：

　　1、当出现卡钻时，不允许采用强行起动机器的办法来排除卡钻，而应采用人工方法（如用加长搬手转动钻头）排除后，方可重新启动机器。

　　2、当岩芯卡在钻头内时，应立即停止钻进，及时清除。清除时，只允许用橡胶锤或软木棍轻轻敲击钻头钢体，反复敲击即可将岩芯清除出来。严禁用铁锤敲击钻头或岩芯，严禁用铁棍从钻头后部插入敲击岩芯，以免损坏薄壁钻头。

　　3、使用前应仔细阅读（汽油机用户手册）

　　4、严禁无水作业。
