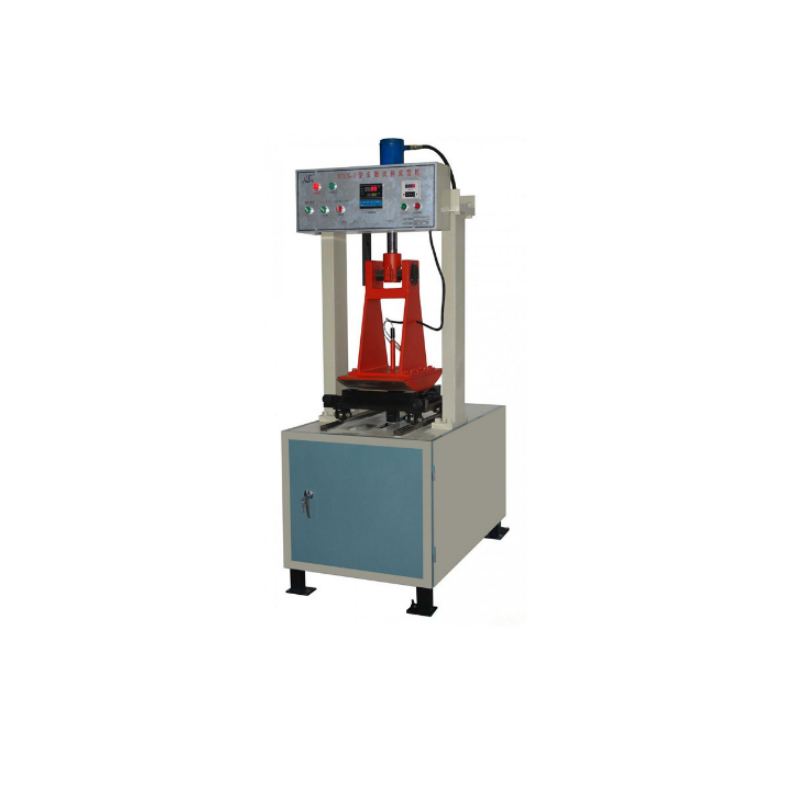

　　自动液压车辙试验成型机具有精度高，试验过程傻瓜式操作，易学易用易维护等特点。整机系统由主机，嵌入式控制系统和PC机以及试验软件组成。主机的控制面板可以完成大部分的操作控制，使用更加便捷。PC机试验软件可以自动完成试验，并记录试验结果，绘制形变曲线图，自动保存实验数据，打印试验报表。

　　自动液压车辙试验成型机基本原理和结构：

　　沥青混合料的车辙试验是试件在特定的温度和荷载条件下，测定试验轮往返行走所形成的车辙变形速率，以每产生1mm变形的行走次数（即动稳定度）表示。本车辙试验仪采用试件固定，试验轮运动的方法。试件被固定在恒温槽(空间)，试验轮在减速电机和曲轴连杆的拖动下，以每分钟21次的速率来回往返。如图所示：试验轮以及荷重被安装在光杠导轨上，被来回拖动。试验轮碾压试件，产生形变，位移传感器检测到微小的变形，这些变形数据及其试验轮运动次数数据被传输给计算机，经过运算后，显示成变形曲线。

　　试验轮负重(压强)出厂已经调整到0.7Mpa。根据试验要求，荷重可以被调整。一个三相电动机被减速器调整为每分钟21转，拖动试验轮每分钟往返21次。

　　自动液压车辙试验成型机技术指标：

　　★三相四线380V±10%

　　★控制器：单相220V±10%

　　★加热器功率：△接法，1KW×3

　　★电机功率：三相三线750W

　　★总功率：不大于4.2KW

　　★温度测量范围：0-100℃

　　★温度分辨率：0.01℃

　　★温度测量精度：初始精度±0.5℃(固定点修正后为±0.05℃)

　　★控温精度(相对于温度测量点)：

　　★箱体温度：45分钟后为±0.2℃，60分钟后为±0.05℃

　　★水槽温度：30分钟后为±0.5℃，45分钟后为±0.2℃

　　★箱体不同位置温差：60分钟后，大温差0.3℃

　　★位移传感器测量范围：0-25mm

　　★位移分辨率：0.001mm

　　★位移测量精度：0.05mm

　　★轮碾往返速度：21次往返/min

　　★轮碾表面硬度：78±2

　　★轮碾载荷：0.7MPa±0.05MPa(出厂调校)

　　★外形尺寸：300X300X50mm

　　★净重：300Kg

　　自动液压车辙试验成型机功能和特点：

　　★带气流循环的自动控温系统，内部带恒温水槽，可以做浸水车辙试验。箱体控温精度高达0.05℃。

　　★试验轮气压自动升降系统，免除人工操作。

　　★便于拆卸的控制系统，维护更简单。

　　★带背景灯的轻触式操控界面，完整的液晶显示信息，试验状态一目了然。

　　★蓝牙(Blue tooth)无线通讯，笔记本电脑可以远离操作台，更加安全。

　　★自动进行试验，显示曲线图，数据自动存储，计算动稳定度，报表打印输出
