混凝土弹性模量试验仪
混凝土弹性模量试验仪
[ 上一篇:混凝土磨平仪 ]  [ 查看原图 ]  [ 下一篇:混凝土碱骨料箱 ]
详情说明 / Details

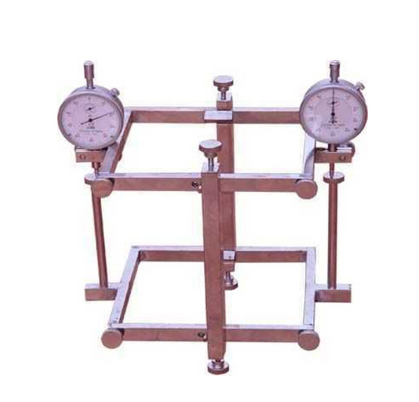

  一、概述:采用框架和百分表结构,简单、轻巧、方便试验中使用,数据直观。混凝土弹性模量测定仪主要用于测量砼试块的弹性模量。


  二、符合标准:


  本产品混凝土弹性模量测定仪TM-Ⅱ符合GB11971、GB/T50081-2002、G B11971-89〈加气砼力学性能试验方法〉、GB81-85〈普通砼力学性能试验方法〉、JGJ053-94〈公路工程水泥砼试验规程〉、ASTMC-469标准要求。


  五、混凝土弹性模量测定仪Ec按下式计算:


  PA-终载荷(N)


  PO-初载荷(N)


  △a-第五次或A后一次加荷,试件两侧在PA及PO


  作用下变形差平均值(mm)


  L-标距(mm)


  A-试件断面积(mm2)


  以3根试件实验结果的算术平均值为测定值。若任一抽心抗压强度平均值之差超过平均值20%,则EC按另两根试件试验结果的算术平均值计算,若两根试件结果超出规定,试验无效。结果**至100Mpa


  六、操作规程:


  ★根据试件尺寸,应先调整好两刀口距离。


  ★在左右主体上装上标杆,并拧紧止紧螺钉。


  ★调整上刀口位置,使上下刀口间距离等于所需标距值。


  ★松开紧表螺钉,按产品合格证中左、右表编号,分别装在左右主体上,再调整表位置,使下刀口底面与底板上螺钉接触,A与量表测量平面接触。


  ★双手捏住右连接板和固定板两端均匀的压缩弹簧使两刀口距增大。


  ★测压缩变型时,仪器在夹持试件后,将定位螺钉下旋离开下刀口底面1mm,测拉伸变形时则不需将定位螺钉下旋,仍保持与下刀口底面水平位置接触。


  ★为增强上刀口夹紧力,需在标杆上调整夹紧架,其位置应尽量靠近上刀口处,夹紧力也可以通过簧帽调整。


  ★试件在标距范围内压缩量取两表数值的平均值进行计算。


  平均值为测定值。若任一抽心抗压强度平均值之差超过平均值20%,则EC按另两根试件试验结果的算术平均值计算,若两根试件结果超出规定,试验无效。结果**至100Mpa


  七、结构及操作方法:


  ★本测定仪由上环、下环、接触杆、千分表和紧定螺钉组成.


  八、注意事项:


  1、试验时要轻拿轻放,特别在运输时,避免碰状,以免影响测试精度。


  2、经常进行设备的保养与维护,并存放在干燥通风之处,待用时间过长仪器设备,应定期通电开机,防止潮霉损坏仪器设备其零部件。
