全自动四轴数控制样机

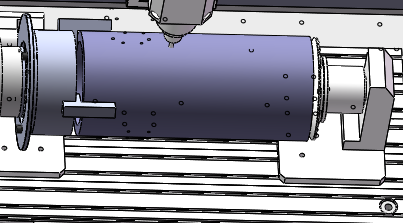

KWZY-I全自动四轴数控制样机专门针对管材制样设计，可以在管材原料上直接加工制取哑铃型样条，无需对管材做任何剖切，只要从原管材上截取一段，直接安装在本设备上，就可以一次制取多个哑铃型试样，下图是从一段圆管上制取8条试样的示意图：

圆管哑铃型加工：

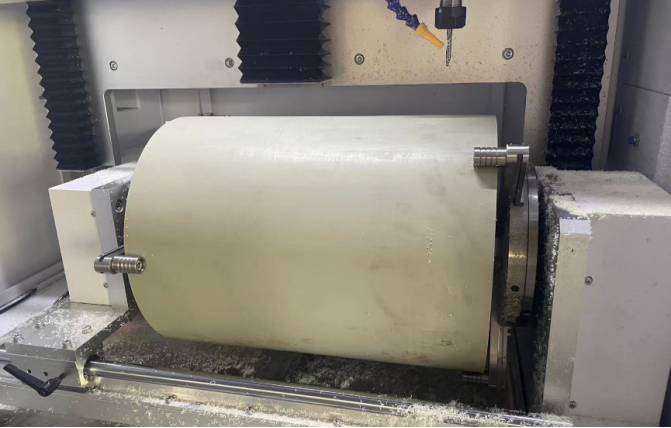

从管材原料上截取适当长度的一段样品直接安装在制样机上。安装方法采用卡盘方式。

根据样品长度设定长度方向加工哑铃型个数。

根据样品直径设定圆环方向加工哑铃型个数。

设定其他必要参数，开始自动加工。

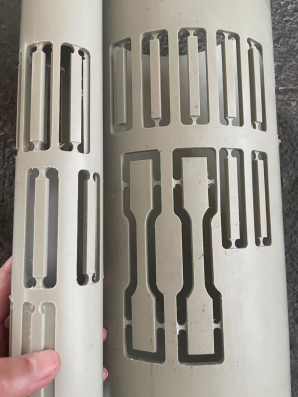

从样品中收获哑铃型试样，一次可收获若干个。

操作方式

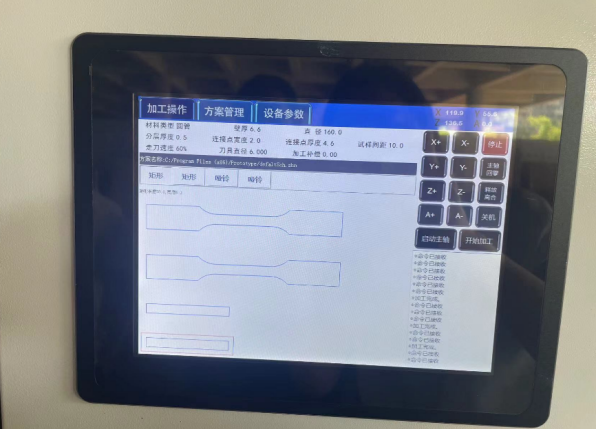

配置触摸屏，通过触摸屏操作。

使用电子手轮进行对刀操作。

结构特征

采用XYZA四轴系统进行立体加工。适合加工管材。

采用旋转轴控制管材加工位置，可在圆管上一次制取多个试样，该过程由电脑控制，全自动。

刀具水冷，带有喷水冷却组件，根据需要使用。

加工功能：

哑铃型加工，各种拉伸标准的样条

圆形试样加工，比如维卡试验用的圆形试样。

矩形试样加工，比如制取冲击样条。

使用本公司研发的数控模型文件，支持几乎所有标准的哑铃型模型。如果用户有特殊加工图形，可与本公司联系定制模型文件。

技术参数

以下技术参数为标准配置，均可以根据用户要求定制。

1 移动轴数量：4轴（X、Y、Z、A）；

2 最大移动速度：500mm/min；

3 最小移动速度：60mm/min；

4 主轴定位精度：0.02mm；

5 X轴移动范围 550mm；

6 Y轴移动范围 350mm；

7 Z轴移动范围 400mm；

8 A轴移动范围 360°；

9 主轴功率 2.2KW；

10 主轴转速 24000RPM；

11 主轴冷却方式 水冷；

12 刀具直径 φ6mm；

13 材料冷却方式 自然冷却、水冷；

14 最大加工管材直径 400mm；

15 最大加工管材厚度 40mm；

16 主机外形尺寸（长×宽×高）1260×970×1850（mm）；

17 电源 220V±10% 3000W；

18 主机重量 约280kg
