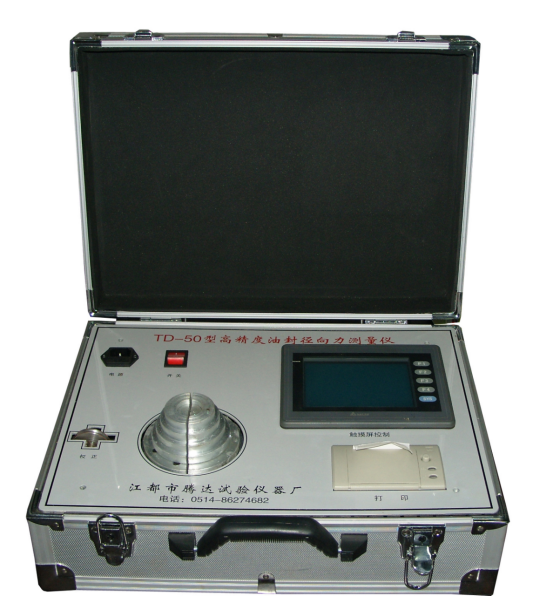

TD-50高精度油封径向力试验机
TD-50高精度油封径向力试验机
[ 上一篇:数显式橡胶压缩应力松弛仪 ]  [ 查看原图 ]  [ 下一篇:没有了 ]
详情说明 / Details

TD-50高精度油封径向力试验机TD-50高精度油封径向力试验机

旋转轴唇形密封圈(亦称油封,以下均称油封)常用于要求密封性很高的回转部件上,对其密封性能,过去用控制油封与轴的配合尺寸的方法,来确定油封对轴的抱紧力。由于油封是橡胶类零件,塑性变形大,用卡尺测量尺寸,由过盈量来控制径向力,其准确性难以控制,而且效率很低,对工艺性能和材料配方变化不能反应出来,因此不能反映油封对轴抱紧的径向力。

在国外早已经采用了油封径向力测量仪,克服了上述缺点.改变了传统的测量方法.对于设计油封和检验油封的质量,提供了可靠的依据。

油封径向力测量仪的特点,采用当前最新的触摩屏操作方便,采用公司的PLC编程器,代替传统手工焊接单片机,机械结构上对直线滚珠导轨作了根本改变,更灵活,综上改变使分辨率达到0.01N,这是一个质的飞跃,所以更精确、更实用。外观由两体改为一体在一个箱子中美观大方。触摩屏显示实时力变化曲线和实时结果及最终结果的三种表示方式(径向力;全周径向力和单位长度径向力),并留有还留有连接PC机的接口,可传输数据。便于保存。

随机配有三套测试用芯轴,可测量7个不同内径的油封。并提供图纸,用户可自行制造,若用户需要更多的心轴,用户提供轴径尺寸我们可另行定制,仅收取成本费。

以上所述,高精度油封径向力测量仪是通过测量油封的径向力来鉴别密封性优劣的可靠仪器。



技术参数:

              最大量程     50.00 N

              分辨率        0.01 N

              测试精度     1.5 % FS

               测量范围  Ф7~200 mm (油封相配的轴径)

使用电源   220 V 50 HZ
